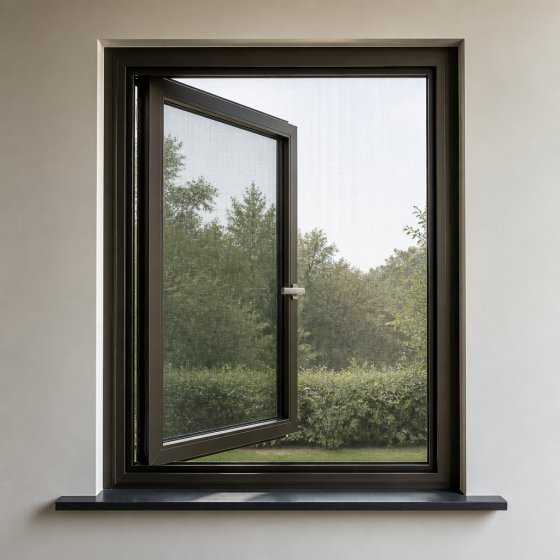

TACW90 è un sistema di finestre a battente in alluminio di lusso a taglio termico con zanzariera integrata. Sia l'anta in vetro che la zanzariera si aprono verso l'interno. L'anta è a filo con il telaio sia internamente che esternamente, il che la rende esteticamente gradevole.
Il TACW90 è il nostro sistema di finestre a battente in alluminio a taglio termico di fascia alta, progettato con una profondità strutturale di 93 mm, un'anta a filo con il telaio e una zanzariera integrata. Sia l'anta vetrata sia la zanzariera si aprono verso l'interno, mentre l'anta rimane allineata al telaio sia sul lato interno sia su quello esterno, creando superfici continue e pulite, caratteristiche delle facciate di pregio.
Il sistema è progettato con tre linee di tenuta e un principio di allineamento isotermico che dispone il vetro e la barriera isolante su linee isotermiche perpendicolari, contribuendo a ottimizzare le prestazioni di isolamento termico.
Le cerniere integrate sono posizionate all'interno della guarnizione centrale, in modo da proteggerle dall'esposizione diretta all'acqua piovana e da alcuni agenti esterni. Questa configurazione contribuisce a semplificare la manutenzione e a prolungare la durata della ferramenta.
Il vetro e la barriera isolante sono disposti secondo linee isotermiche perpendicolari, con l'obiettivo di ridurre i ponti termici residui in corrispondenza del piano vetrato e sfruttare al meglio le potenzialità isolanti dell'insieme.
Le prestazioni effettive dipendono dalla configurazione completa della finestra, dal vetro selezionato e dai risultati delle prove tecniche.
Le tre linee di tenuta, compresa una guarnizione centrale montata sul telaio con strisce di tenuta saldate, sono progettate per migliorare la protezione contro polvere e acqua rispetto ai sistemi convenzionali a doppia tenuta. Le prestazioni effettive devono essere verificate in base alla configurazione del serramento e ai relativi test.
Le guarnizioni interne ed esterne contribuiscono alla tenuta e all'assorbimento degli urti. Possono inoltre aiutare a distribuire le sollecitazioni sul vetro in condizioni di vento intenso, riducendo le sollecitazioni concentrate sul sistema vetrato.
Le cerniere sono collocate all'interno della guarnizione centrale, dove risultano maggiormente protette dall'acqua piovana e dall'esposizione diretta ad alcuni agenti acidi o alcalini. Questa soluzione contribuisce a mantenere la ferramenta più protetta e a facilitare le operazioni di manutenzione.
La zanzariera integrata si inserisce nel design del serramento, mantenendo l'allineamento tra telaio e anta sui lati interno ed esterno. In questo modo, la protezione dagli insetti viene integrata senza introdurre un secondo telaio visivamente ingombrante, preservando l'estetica essenziale della finestra.
Quando la finestra è chiusa, l'anta risulta a filo con il telaio su entrambi i lati, creando una superficie visivamente continua. Questo dettaglio distingue il sistema TACW90 e lo rende adatto a progetti residenziali di fascia alta e ad architetture commerciali contemporanee.
Il profilo profondo da 93 mm, la barriera termica in poliammide e la possibilità di scegliere tra doppio e triplo vetro costituiscono la base di un sistema a taglio termico progettato per progetti con requisiti prestazionali elevati e condizioni climatiche impegnative.
Il livello di isolamento raggiunto dipende dalla composizione del vetro, dalle guarnizioni, dalle dimensioni della finestra e dai risultati delle prove sul prodotto completo.
L'alluminio presenta una naturale resistenza alla corrosione, mentre la verniciatura a polvere o il rivestimento fluorocarbonico aggiungono protezione alla superficie. La ferramenta integrata e i componenti opportunamente sigillati contribuiscono al corretto funzionamento del sistema nel tempo, se installati e mantenuti adeguatamente.
| Parametro | Descrizione / Valore |
|---|---|
| Materiale | Lega di alluminio di alta qualità con taglio termico |
| Profondità strutturale | 93 mm |
| Sistema di tenuta | Guarnizioni interne ed esterne; tripla tenuta; allineamento isotermico |
| Cerniere | Integrate, resistenti alla corrosione e posizionate all'interno della guarnizione centrale |
| Opzioni di vetro | Doppio vetro e triplo vetro |
| Tipologia di apertura | Apertura verso l'interno |
| Zanzariera | Integrata |
| Configurazione dell'anta | A filo con il telaio sul lato interno ed esterno |
| Finitura superficiale | Verniciatura a polvere / rivestimento fluorocarbonico |
| Colori del telaio | Personalizzabili |
| Applicazioni | Abitazioni di lusso, uffici, edifici commerciali di fascia alta e progetti architettonici ad alta efficienza energetica |
Offriamo servizi OEM/ODM completi per soddisfare i requisiti specifici di ogni progetto.
Produzione di precisione: taglio CNC avanzato, assemblaggio dei profili a taglio termico e lavorazione delle guarnizioni saldate, per ottenere giunzioni uniformi e tolleranze precise.
Trattamento superficiale: verniciatura a polvere in qualsiasi colore RAL, rivestimento fluorocarbonico per applicazioni di fascia alta o maggiormente esposte e finiture effetto legno.
Configurazione del vetro: unità a doppio o triplo vetro con rivestimenti Low-E, riempimento con argon, distanziatori a bordo caldo, vetri stratificati o temperati ed eventuali veneziane integrate, quando previste dal progetto.
Scelta della ferramenta: sistemi di chiusura multipunto e meccanismi di apertura verso l'interno, con maniglie e cerniere di marchi nazionali o internazionali selezionati in base al peso e alle dimensioni dell'anta.
Configurazione del serramento: grandi elementi fissi, traversi, montanti e combinazioni di ante apribili verso l'interno, mantenendo linee visive a filo secondo la configurazione progettata.
Controllo dell'apertura: verificare che il vano sia in piano, in squadra e libero da detriti prima dell'installazione. Controllare inoltre che la struttura di supporto possa sostenere i carichi dell'anta e del vetro.
Riempimento con schiuma: utilizzare schiuma espandente di alta qualità per riempire lo spazio perimetrale e contribuire all'isolamento e alla tenuta. Dopo l'indurimento, rifinire la superficie.
Fissaggio sicuro: utilizzare tasselli a espansione adeguati al supporto e rispettare le distanze di fissaggio previste. Evitare di perforare la barriera a taglio termico o le zone delle guarnizioni.
Verifica dell'allineamento: utilizzare una livella e un filo a piombo per verificare che il telaio sia perfettamente verticale e orizzontale. Le superfici a filo rendono facilmente visibili eventuali disallineamenti.
Sigillatura impermeabile: applicare sigillante siliconico per esterni sui giunti esterni e verificare che tutti i fori di drenaggio e le aperture di equalizzazione della pressione siano liberi.
Posizionamento del vetro: utilizzare tasselli di appoggio adeguati per posizionare correttamente il vetro rispetto alla linea isotermica ed evitare il contatto diretto tra vetro e alluminio.
Regolazione della ferramenta: regolare le cerniere integrate e i punti di chiusura multipunto affinché l'anta si allinei correttamente al telaio e le tre linee di tenuta vengano compresse in modo uniforme.
Rimozione della pellicola protettiva: rimuovere tempestivamente le pellicole dopo l'installazione per evitare residui di adesivo dovuti all'esposizione al sole.
Pulizia periodica: pulire telai, guarnizioni e zanzariera integrata con un panno morbido e acqua. Lubrificare annualmente cerniere e ferramenta di chiusura secondo le indicazioni del produttore.
Manutenzione della zanzariera: mantenere la rete integrata libera da polvere e detriti, in modo che possa scorrere correttamente all'interno della propria guida.
Marcatura CE: la documentazione di conformità applicabile deve essere verificata per la specifica configurazione del prodotto e per il mercato di destinazione.
Rapporti sulle prestazioni termiche: verifica del valore U per configurazioni rappresentative del sistema a taglio termico e delle relative composizioni vetrate.
Rapporti sulle prestazioni: prove documentate di permeabilità all'aria, tenuta all'acqua e resistenza ai carichi del vento.
Prove meccaniche: controlli sullo spessore delle pareti dei profili, sull'integrità delle barrette a taglio termico, sulla qualità delle saldature e sull'adesione del rivestimento superficiale.
Prove agli agenti atmosferici: test su serramenti completi per verificare permeabilità all'aria, tenuta all'acqua e resistenza al vento secondo gli standard applicabili.
Verifica delle guarnizioni: valutazione della tenuta all'acqua del sistema a tripla guarnizione e del dettaglio di allineamento isotermico.
Prove di durata delle cerniere: cicli ripetuti di apertura e chiusura per verificare la durata del sistema di cerniere integrate.
Prove del rivestimento: valutazioni della resistenza alla nebbia salina e dell'invecchiamento accelerato della finitura a polvere o fluorocarbonica.
Le dimensioni possono essere personalizzate?
Sì. Tutte le finestre TACW90 vengono realizzate su misura in base alle dimensioni specifiche delle aperture del progetto.
Perché la profondità strutturale è di 93 mm se il sistema si chiama TACW90?
TACW90 è la denominazione della serie, mentre la profondità strutturale effettiva del profilo è di 93 mm. Questa profondità aggiuntiva consente di integrare i dettagli progettuali della tripla tenuta e dell'allineamento isotermico.
Che cosa significa allineamento isotermico?
Indica una disposizione progettuale in cui il vetro e la barriera isolante vengono allineati secondo linee isotermiche perpendicolari. L'obiettivo è ottimizzare l'isolamento termico e contribuire a ridurre il rischio di condensa, in funzione delle condizioni ambientali e della configurazione del serramento.
La zanzariera è sempre integrata?
Sì. La zanzariera è integrata nel sistema e contribuisce a mantenere il telaio e l'anta a filo sia sul lato interno sia su quello esterno.
Qual è la durata della garanzia?
In genere offriamo una garanzia di 5–10 anni sui profili e sulla ferramenta, in base ai requisiti e alle condizioni concordate per il progetto.
Fornite imballaggi adatti all'esportazione?
Sì. Utilizziamo angolari protettivi, pellicola estensibile e casse o pallet in legno adatti al trasporto internazionale, in base alle esigenze della spedizione.
Qingdao Honor Building Products Co., Ltd. è un produttore specializzato in sistemi di finestre e porte in alluminio e PVC. Grazie a linee di produzione moderne e a una consolidata esperienza nell'esportazione, serviamo progetti residenziali e commerciali in diversi mercati internazionali.
Il nostro obiettivo è fornire soluzioni per l'edilizia durevoli, efficienti dal punto di vista energetico ed esteticamente curate, personalizzate in base alle diverse esigenze dei clienti internazionali.
